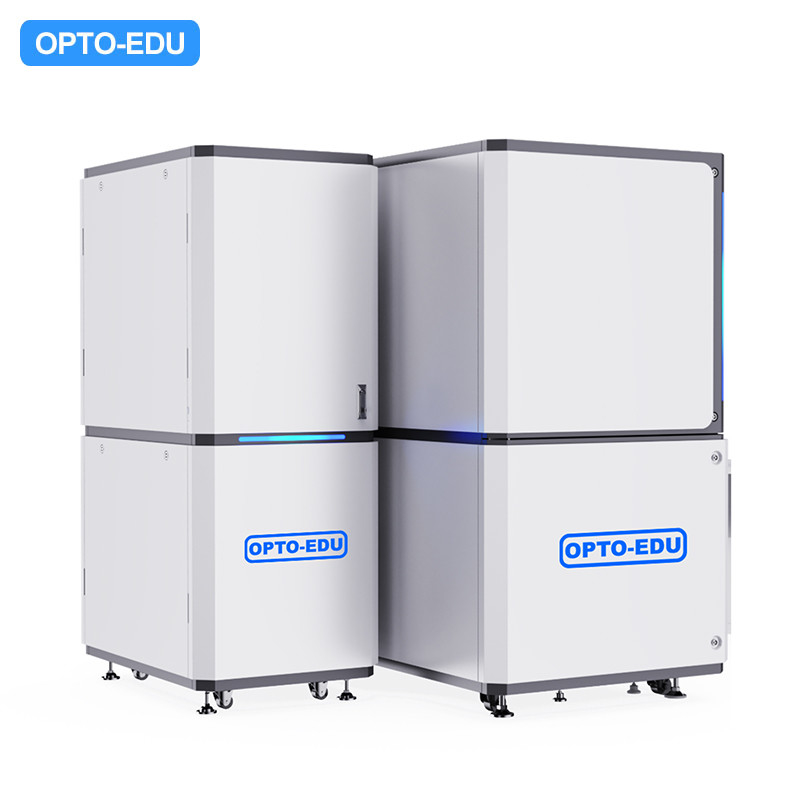

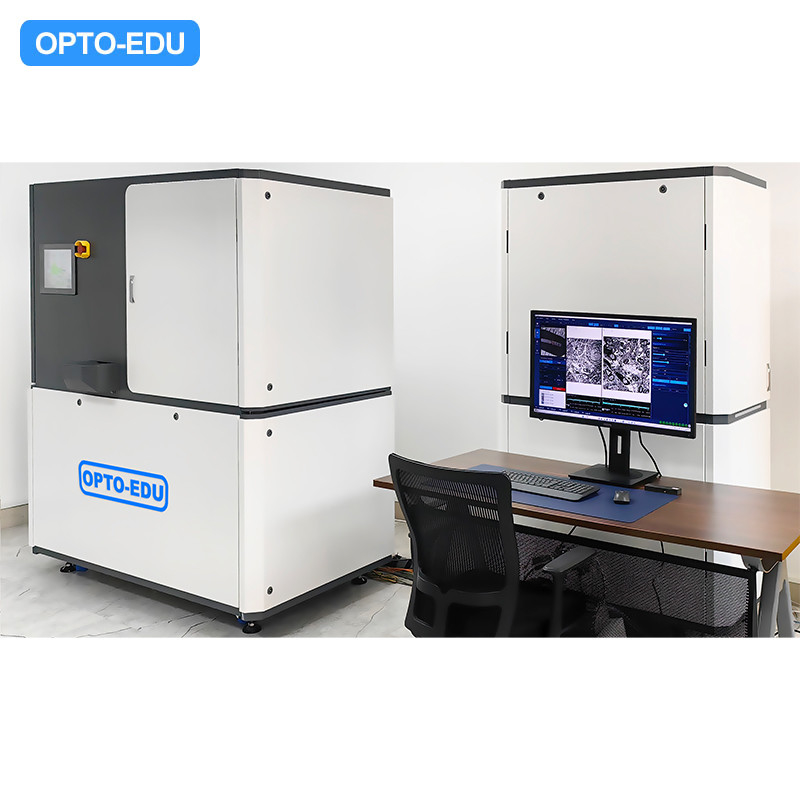

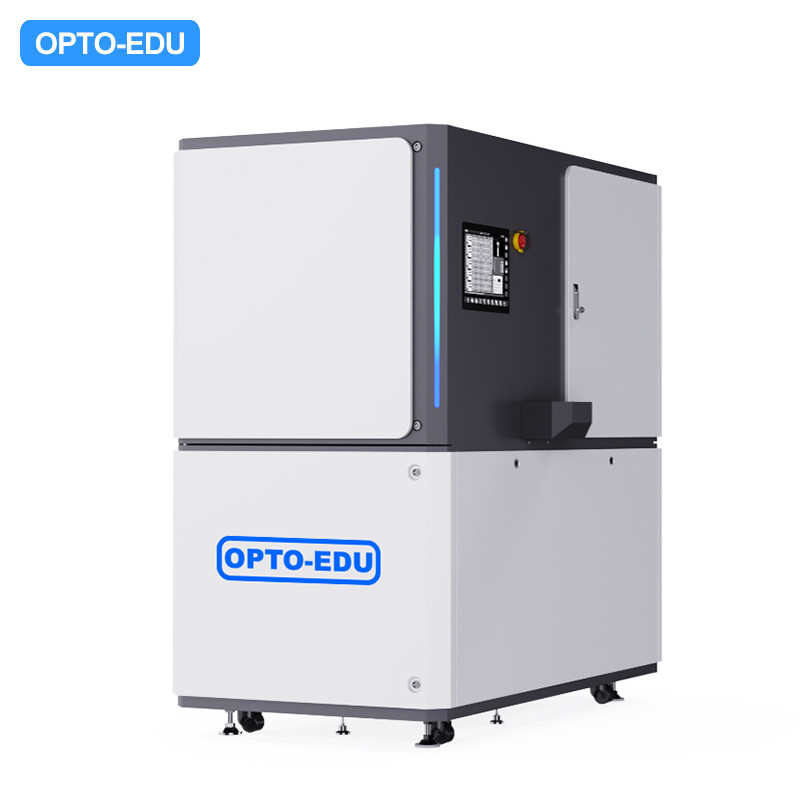

Rapid Automatic Micro-Particle Imaging Analysis System (RASIP) ist ein System zur Analyse von Mikropartikelbildern, das sich durch die Anwendungen von Mikro-Partikeln erfasst. A63.7230 ist ein schnelles, intelligentes, vollautomatisiertes Scanning-Transmission-Elektronenmikroskop (STEM) mit vollständig unabhängigen Rechten an geistigem Eigentum bei 50 KV.Es erfüllt die Anwendungsbedürfnisse in Bereichen wie der Beobachtung der Virusmorphologie, Impfstoff-Zellbank-Sicherheitstests, Impfstoffforschung und -fertigung, klinische pathologische Gewebe-Slice-Forschung und biologische Forschung zu Brain Neural Connect Omics. |
A63.7230 Kerntechnologie |
|

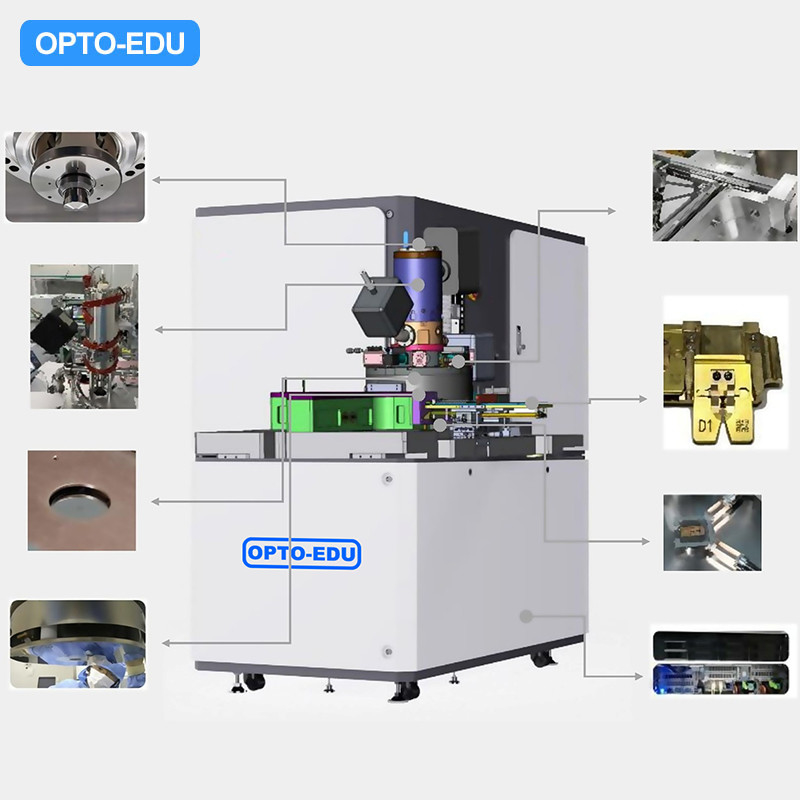

- Ich weiß.High-Resolution High-Brightness Elektronoptisches System 100M/s ultra-Hochgeschwindigkeits-Bildgebung bei 50KV. Das System verfügt über eine Video-Analyse (25fps@2k*2k) im Nanobereich,die voll automatisierte Informationsgewinnung ohne Auslassungen bei hoher Auflösung ermöglicht. - Ich weiß.Hochempfindlicher direkter Elektrondetektor Alle Detektoren von A63.7230 verwenden unabhängig entwickelte direkte Elektrondetektoren, die Elektronen direkt in elektrische Signale umwandeln.mit einer Erkennungswirksamkeit von mehr als 80% und einem höheren Signal-Rausch-Verhältnis (SNR). - Ich weiß.Schnelle Umstellung zwischen Großfeld- und hochauflösender Bildgebung Innovatives elektronoptisches Design ermöglicht die unabhängige Betätigung von großflächigen Bildgebungen und hochauflösenden Bildgebungen und ermöglicht schnelles Schalten, präzise Partikelidentifizierung und Positionierung,und schnelle hochauflösende Bildgebung. - Ich weiß.Hochgeschwindigkeits- und hochstabile mechanische Bewegungsplattform Verwendet eine vibrationsfreie Bewegungsplattform, X=±4mm, Y=±4mm, Positionierungsgenauigkeit 1um. |
A63.7230 Elektronenmikroskop mit Übertragungsscanner (STEM) | |
Entschließung | 1.0nm@50kV |
(1nA Strahlstrom unter optimalen Bedingungen) | |
Bildmodus | BF/DF (Helles Feld/Dunkles Feld) |
STEM-Modus Landeanspannung | 50 KV |
Detektortyp | Halbleiter-Direktdetektor |
Vergrößerung | 1X-500X (Optische Bildgebung mit geringer Vergrößerung) |
500X - 800.000X (STEM-Bilder) | |
Elektronenpistole | Schottky-Typ Wärmefeldemission |
Elektronenstrahlstrom | 50pA bis 100nA |
Probephase | X=±4mm, Y=±4mm, Positionierungsgenauigkeit 1um |
Bildentwicklung | Kann die Abbildung einer Fläche von 1x1 mm2 bei 4 nm Pixel innerhalb von 0,5 Stunden abschließen |
Ultra-Hochgeschwindigkeits-Bildfassung | 100 MB/s, ein einzelnes 24k x 24k Bild dauert nur 6,5 Sekunden zu erfassen |
Erwerbsmethode | STEM-Erfassung von hellem Feld (BF) oder dunklem Feld (DF) |
High-Throughput-Elektronenmikroskop-Steuerungssoftware | Ausgestattet mit automatischer Bildoptimierung, intelligenter Fokusverfolgung, panoramischer optischer Navigation und vollautomatisierten Erfassungsfunktionen für große Flächen |
Schnelle Umstellung zwischen Großfeld- und hochauflösender Bildgebung | Innovatives elektronoptisches Design, unabhängige Bedienung von Bildgebung mit großem Feld und hochauflösender Bildgebung, schnelle Schaltung, präzise Partikelidentifizierung und Positionierung,schnelle hochauflösende Bilder |
Bildverarbeitungssoftware KI-Server | Ultra-großflächige Bildgebung, 100um@25nm, AI Server hocheffiziente Erkennung und Messung |
Fähigkeit zur quantitativen Detektion von Partikeln mit hoher Durchsatzleistung | Brandneues System zur Beförderung von Proben und automatisiertes System zur Bewirtschaftung von Proben zur Sicherstellung der quantitativen Detektion |
▶Optisches System zur vollautomatischen Mikropartikeldetektion
Traditionelle Transmissions-Elektronenmikroskope haben ein kleines Sichtfeld, das den Nachweis- und Identifizierungsbedarf einer großen Anzahl von Nanopartikeln nicht erfüllen kann.7230 basiert auf Konzepten für Halbleiter-Industriegeräte zur Elektronenstrahldetektion, die hochdurchlaufende Nanopartikelerkennungskapazitäten ermöglichen.
A63.7230 ermöglicht eine hochgeschwindige Bildgebung durch innovative Designs wie schnelle Bildgebungstechnologie, vibrationsfreie Probenstufe, hochgeschwindiges Elektronenoptisches System und KI-Technologie.mit Bildschirmgeschwindigkeiten, die das Dutzendefache der traditionellen Elektronenmikroskope erreichen. |
▶Voll automatisiertes Design Eine Reihe von Aktionen wie Einschaltprüfung, Navigationspositionierung, Ein-Klick-Zentrierung, Fokusanpassung und Verschiebungskorrektur werden automatisiert.Das Echtzeit-Fokus-Tracking-System besteht aus Hardware und SoftwareDie Verwendung einer präzisen elektronischen Ablenkung zur genauen Positionierung von Probenaufnahmen führt zu einer hohen Wiederholgenauigkeit der Ergebnisse.Es eliminiert nicht nur die Notwendigkeit einer umfangreichen Anstrengung zur Anpassung und Lokalisierung von Probenpositionen, sondern nutzt auch KI-Intelligenz für die automatische Erkennung, was letztendlich einen ununterbrochenen Betrieb ohne Aufsicht ermöglicht. |
▶Anpassbare Softwarefunktionen für verschiedene Clients Nutzung moderner künstlicher Intelligenz, KI-Algorithmen usw., um Experimentalpersonal bei der Analyse zu unterstützen,von der Vorbereitung der Probe bis zur automatischen Vollschnittsaufnahme und dem Nähen mit dem ElektronenmikroskopDie KI-intelligente Analyse kann zur automatischen Erkennung und Klassifizierung von Partikeln eingesetzt werden.Bereitstellung einer vollständigen Lösung für die Nutzer. |
