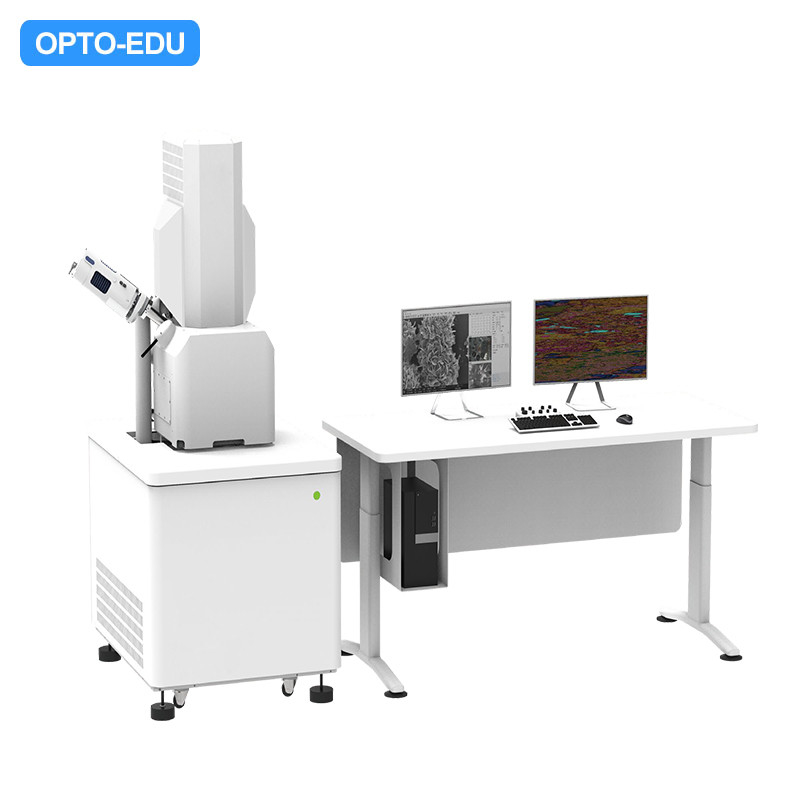

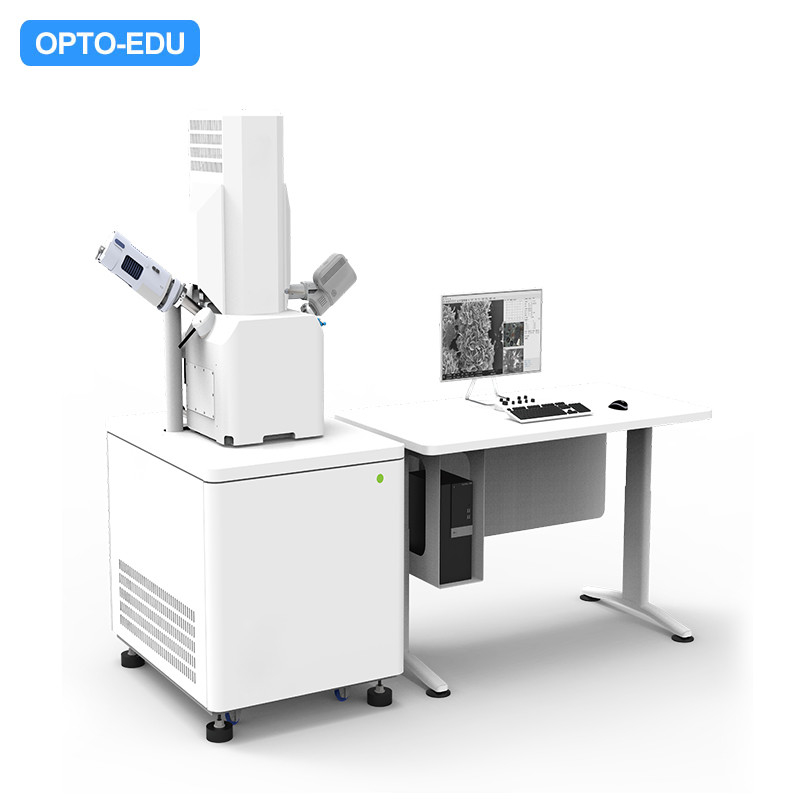

Opto Edu A63.7140A63.7160 2000000x Schottky Field Emission Scanning Electron Microscope

Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop

  • Hervorheben

    2000000x-Scan-Elektronenmikroskop

    ,

    Schottky-Feld-Emissions-Scan-Elektronenmikroskop

    ,

    Opto-Edu-Scan-Elektronenmikroskop

  • Resolution
    0.9nm@30kV(SE) 1.4nm@15kV(SE)
  • Vergrößerung
    1 ¢2000000x
  • Electron Gun
    Schottky Field Emission Gun
  • Voltage
    0.02kV~30kV
  • Electron Beam
    1pA~40nA
  • Dwell Time
    20ns
  • Herkunftsort
    China
  • Markenname
    CNOEC, OPTO-EDU
  • Zertifizierung
    CE, Rohs
  • Modellnummer
    A63.7040
  • Dokument
  • Min Bestellmenge
    1 Stück
  • Preis
    FOB $1~1000, Depend on Order Quantity
  • Verpackung Informationen
    Karton-Verpackung, für den Export Transport
  • Lieferzeit
    5 bis 20 Tage
  • Zahlungsbedingungen
    T/T, Westverband, Paypal
  • Versorgungsmaterial-Fähigkeit
    5000 PC Monat

Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop

Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop 0

Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop 1

Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop 2

Spezifikation A63.7140 A63.7160
Schlüsselparameter Entschließung
1.4nm@15kV ((SE)
2.5nm@30.0kV (BSE)
0.9nm@30kV(SE)
1.2nm@15kV ((SE)
1.5nm@1kV(SE, BD-Modus)
Beschleunigungsspannung 00,02 kV- Ich weiß.30 kV 00,02 kV- Ich weiß.30 kV
Vergrößerung 1- Ich weiß.2000000x 1- Ich weiß.2000000x
Elektronenpistole Schottky Thermalfeld Emissionspistole Schottky Thermalfeld Emissionspistole
Sonde-Strom 1pA bis 40nA 1pA bis 40nA
Sichtfeld 6 mm 6 mm
Aufenthaltszeit 20n 20n
Strahlverbiegung - Ich weiß nicht. Doppelstrahldeflexionssystem:
Elektromagnetisches und statisches Hybridstrahldeflexionssystem
Objektiv Doppelzielsystem:
Magnetische Objektivlinse und elektrostatische Objektivlinse, magnetische Probe anpassbar
Doppelzielsystem:
Magnetische Objektivlinse und elektrostatische Objektivlinse, magnetische Probe anpassbar
Gewehröffnung (10μm, 30μm, 70μm, 100μm, 150μm, 220μm) * 2 Sätze (1 für die Sicherung), motorisierte Bewegung (10μm, 30μm, 70μm, 100μm, 150μm, 220μm) * 2 Sätze (1 für die Sicherung), motorisierte Bewegung
Die Kammer Größe der Kammer Breite 370 mm, Höhe 330 mm, Tiefe 344 mm Breite 370 mm, Höhe 330 mm, Tiefe 344 mm
Erweiterungsanlage 10 Häfen 10 Häfen
Vakuumsystem 2 Ionenpumpe
1 Turbomolekulare Pumpe
1 Mechanische Pumpen ohne Öl
2 Ionenpumpe
1 Turbomolekulare Pumpe
1 Mechanische Pumpen ohne Öl
Gewehrvakuum: 2x10-7Pa
Raumvakuum: 6x10-4Pa
Gewehrvakuum: 2x10-7Pa
Raumvakuum: 6x10-4Pa
Bühne 5 Achsen Auto-Bühne, X:130mm, Y:130mm, Z:60mm, R: 360°, T: -10°- Ich weiß.70°, Höchstlast > 500 g 5 Achsen Auto-Bühne, X:130mm, Y:130mm, Z:60mm, R: 360°, T: -10°- Ich weiß.70°, Höchstlast > 500 g
Kamera Optische Farbnavigation CCD
IR-CCD mit hoher Auflösung
Optische Farbnavigation CCD
IR-CCD mit hoher Auflösung
Detektoren und Erweiterungen Standards SE-Detektor SE-Detektor
Inlens SE Detektor
PC und Software Computer Arbeitsstation, Speicher 16G, Festplatte 512G, 24" Monitor, Win10 System Arbeitsstation, Speicher 16G, Festplatte 512G, 24" Monitor, Win10 System
Kontrolle Steuerung und Joystick Steuerung und Joystick
Software Automatischer Fokus, Automatischer Stigmator, Automatischer Helligkeitskontrast, Bildformat TIFF,JPG,PNG,BMP, Bildauflösung Max 16k*16k Automatischer Fokus, Automatischer Stigmator, Automatischer Helligkeitskontrast, Bildformat TIFF,JPG,PNG,BMP, Bildauflösung Max 16k*16k
Zusätzliches Zubehör A50. Das ist nicht wahr.7101 BSE BSE
A50. Das ist nicht wahr.7102 - InLens BSE
A50. Das ist nicht wahr.7103 Energie-Dispersionsspektroskopie (EDS/EDX) Energie-Dispersionsspektroskopie (EDS/EDX)
A50. Das ist nicht wahr.7104 Elektronenrückstreuungsdiffraktionsmuster (EBSD) Elektronenrückstreuungsdiffraktionsmuster (EBSD)
A50. Das ist nicht wahr.7105 EDS+EBSD EDS+EBSD
A50. Das ist nicht wahr.7106 Scanning Transmission Electron (STEM) Scanning Transmission Electron (STEM)
A50. Das ist nicht wahr.7107 Elektronenstrahl induzierter Strom (EBIC) Elektronenstrahl induzierter Strom (EBIC)
A50. Das ist nicht wahr.7108 Katodolumineszenz (CL) Katodolumineszenz (CL)
A50. Das ist nicht wahr.7109 Plasma Plasma
A50. Das ist nicht wahr.7110 Luftschleuse, Probenaustauschlager Luftschleuse, Probenaustauschlager
A50. Das ist nicht wahr.7111 Beam Blanker Beam Blanker
A50. Das ist nicht wahr.7120 Großbild-Stichsoftware Großbild-Stichsoftware
A50. Das ist nicht wahr.7121 Partikelanalysesoftware Partikelanalysesoftware
A50. Das ist nicht wahr.7112 Vakuumtransferhalter Vakuumtransferhalter
A50. Das ist nicht wahr.7113 Raman-SEM-Korrelationssystem Raman-SEM-Korrelationssystem
A50. Das ist nicht wahr.7115 UPS UPS
A50. Das ist nicht wahr.7114 - Kolonnen-Eingebettete Energieanlage ExB

Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop 3

Starke Kompatibilität, hohe Anpassungsfähigkeit

Sie können auf verschiedenen Endgeräten wie Computern, Mobiltelefonen und Tablets installiert werden, um das Elektronenmikroskop zu steuern.Dieses SEM-OS-Betriebssystem für Elektronenmikroskope ist mit SEM verschiedener Hersteller kompatibel und mit mehreren Modellen kompatibel, das SEM-Ökosystem zu erweitern



Integrierte Software und Rechner, einfach und effizient

Einheitliche Benutzeroberfläche, ohne dass wiederholt an verschiedene Endgeräte angepasst werden muss;Ausgestattet mit KI-Algorithmen, um Informationen zu sammeln und Echtzeit-Ausgabeeffekte mit klarerer Bildqualität und deutlicheren Details zu präsentieren; Kernel-gesteuerte SEM beschleunigt die Hardware-Steuerung


Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop 4

1 Menüleiste, 2 Schnelloperationsbereich, 3 Datenleiste, 4 Überwachungsbereich, 5 Navigationsbereich, 6 Gesamtbereich, 7 Operationsbereich, 8 Statusbereich


Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop 5

Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop 6

Das Scanning-Elektronenmikroskop der Baureihe A63.7140/A63.7160 ist mit IGS-Vakuumübertragungsstäbchen, EDS-Energiespektrometern, Raman-Spektroskopie und anderen Zubehörstücken ausgestattet.Bereitstellung einer umfassenden Lösung für die Lithiumbatterieforschung aus der Probenvorbereitung, Morphologiebeobachtung, Zusammensetzungsanalyse und Strukturanalyse.


Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop 7

Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop 8

Opto Edu A63.7140A63.7160 2000000x Schottky-Feld-Emissions-Scan-Elektronenmikroskop 9


Schritt 1:Der Übertragungsstange wird auf das Handschuhfach geladen, um den Probentransfer vom Handschuhfach zum Übertragungsstangeingang abzuschließen.



Schritt 2:Bei der Probenübertragung wird der positive Druck während des Übertragungsprozesses in die Stange übertragen.



Schritt 3:Die Übertragungsstange wird auf das Elektronenmikroskop geladen, um die Probe von der Übertragungsstange in die Hauptkammer des Elektronenmikroskops zu übertragen.



Schritt 4:Probenaufnahme und Datenverarbeitung, maßgeschneiderte Entwicklung nach Benutzerbedarf.





SEM+ EDS-Spektrometer + Vakuumtransfer-Stab + Raman-Spektroskopie + Analyse-Software



Strukturanalyse. Mechanismusanalyse. Hochpräzise Verlagerungstabelle.

▪ Die molekulare Strukturanalyse, die mit der EDS-Technologie nicht möglich ist, ersetzen und die Zusammensetzung der Probe umfassend erfassen

▪ Schnelle Umschaltung zwischen der optischen Raman-Achse und der optischen Elektronenstrahl-Achse, mehrdimensionale Analyse der Probeneigenschaften und Echtzeitverfolgung. Die Strukturentwicklung von Materialien während der Lade- und Entladeprozesse und die eingehende Untersuchung ihrer Hilfsmechanismen

▪ Großschlag-Hochpräzisions-Hochgeschwindigkeits-piezoelektrische Keramikverlagerungstafel, die eine integrierte Datenerfassung an derselben Position ermöglicht,Meeting Stabilitätsanalyse der langfristigen konfokalen Ramanoberfläche
