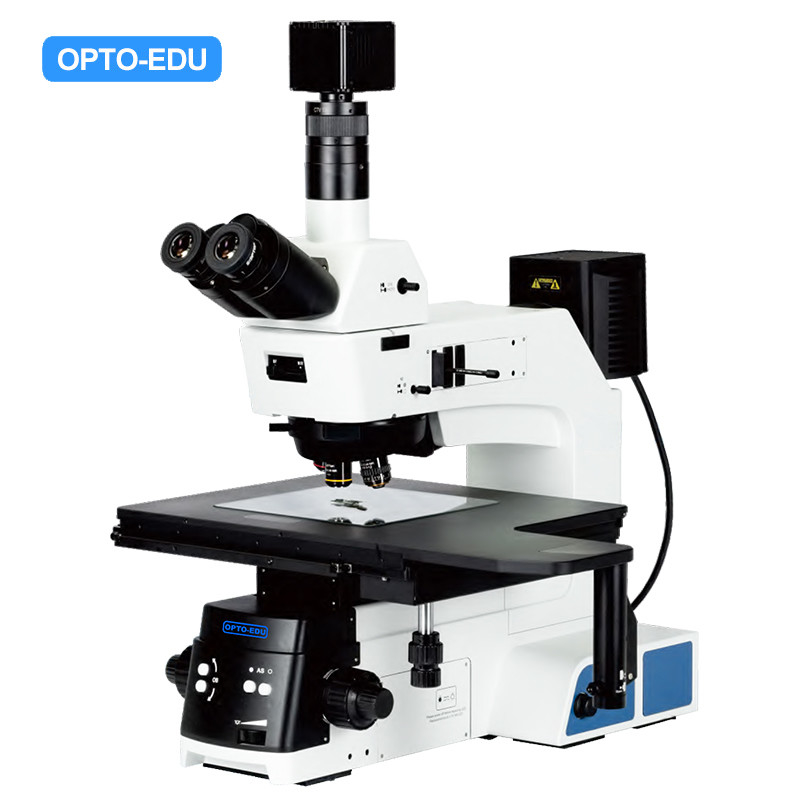

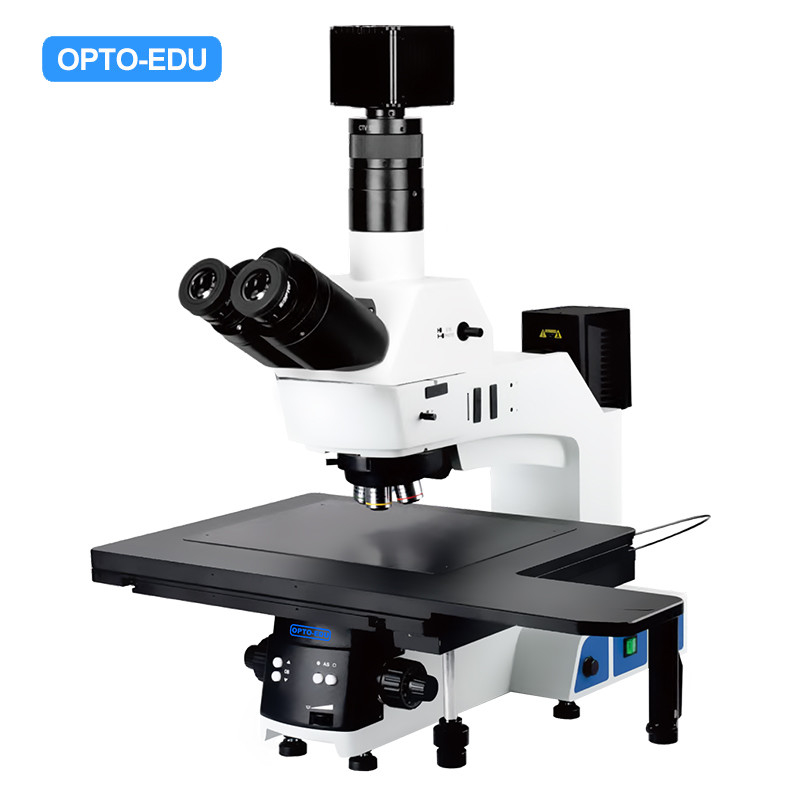

OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück

Produkte - metallurgisches optisches Mikroskop
  • Hervorheben

    Motorisiertes Metallurgisches Mikroskop mit Nasenstück

    ,

    Metallurgisches Mikroskop Trinocular

    ,

    Semi-APO-Metallurgisches Mikroskop

  • Optisches System
    Unendlichkeits-Farbe korrigierte optisches System
  • Beobachtung
    Lichtfeld (BF) / Nahinfrarot (NIR)
  • Betrachtenkopf
    NIR 30° Trinokularkopf (aufrechtes Bild)
  • Augenspiegel
    WF PL10X/23mm, Diopterverstellbar, hoher Blickwinkel
  • Ziel
    Ziel des Infinity Plans Semi-APO NIR
  • Flaschen und Flächen
    Motorisierte Sechseckschiene mit DlC-Schlitze
  • Herkunftsort
    China
  • Markenname
    CNOEC, OPTO-EDU
  • Zertifizierung
    CE,
  • Modellnummer
    A13. Das ist A13.0915
  • Dokument
    Produktbroschüre PDF
  • Min Bestellmenge
    1 Stück
  • Preis
    FOB $1~1000, Depend on Order Quantity
  • Verpackung Informationen
    Karton-Verpackung, für den Export Transport
  • Lieferzeit
    5 bis 20 Tage
  • Zahlungsbedingungen
    T/T, Westverband, Paypal
  • Versorgungsmaterial-Fähigkeit
    5000 PC Monat

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück

  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
Preis erhalten Kontakt
OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 0

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 1

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 2

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 3

Ein NIR-Mikroskop ist eine Art Mikroskop, das Nahinfrarotstrahlung (NIR) verwendet, um Proben abzubilden und spektralische Informationen über ihre chemische Zusammensetzung zu erhalten.Diese Technologie kombiniert die räumliche Auflösung der Mikroskopie mit der Spektralanalyse der NIR-Spektroskopie, um ein leistungsfähiges Werkzeug für die Analyse von Materialien auf mikroskopischer Ebene bereitzustellen.

A13. Das ist A13.0915 NIR-Mikroskope nutzen Breitbandlichtquellen, um die Probe zu beleuchten, und ein Detektor sammelt das reflektierte oder gesendete Licht.Die resultierenden Spektren liefern Informationen über die molekulare Struktur und Zusammensetzung der Probe, einschließlich der Anwesenheit und Konzentration verschiedener chemischer Verbindungen.

A13. Das ist A13.0915NIR-Mikroskopie hat eine breite Palette von Anwendungen, einschließlich der Analyse von biomedizinischen Proben, Pharmazeutika, Polymere und geologische Proben.Die Technik ist besonders nützlich für die zerstörungsfreie Analyse biologischer Gewebe., da sie detaillierte Informationen über die chemische Zusammensetzung von Zellen und Geweben liefern kann, ohne dass Färbung oder andere invasive Techniken erforderlich sind.

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 4

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 5
OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 6

NIR-Kamera für breites Spektrum



Die A13.0915-Serie verwendet eine Infrarot-NIR-Kamera mit breitem Spektrum, die ein helles Feld und eine Infrarot-Beobachtung abdeckt.Verwendet mit Bandpass-Farbfilter für die Erfassung von BereichsartikelnEs kann auf verschiedene Teile des Chips im Inneren der Siliziumwafer reagieren, um den Bedürfnissen verschiedener Kunden gerecht zu werden.großes Sichtfeld und hochauflösende Bildgebung.

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 7
NIR-Kamera Pixel Band Bildrate Pixelgröße
A59.0971-3.2M (Standard) 3.2M 400 bis 1100 nm 120fps@2064x1544 30,45 μm
A59.0971-1.3M (fakultativ) 1.3M 400 bis 1700 nm 72fps@1280X1024 5 μm
OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 8

NIR-Reflector Epi-Beleuchtung

● Für optische Elemente in Leuchten. Das Gerät erhöht sich im 400-1700nmband Transparent, können Sie zwischen hellen Feld (BF) und Infrarot (NIR) Feld Auswahl, breiter Spektralbereich,kleine Streuung, geeignet für Siliziumwaffen (Germaniumblech) hat eine starke Durchdringungsfähigkeit.

● Die Blende-Diaphragma und Objektiv-Linsenvergrößerung variieren von automatischer Übereinstimmung, keine Notwendigkeit für manuelle Anpassung, schnell und effizient, geeignet für verschiedene Benutzer die gleiche Sicht beobachten den Effekt.

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 9



Zielvorgaben des NIR-Infinity-Plans

Mit speziell entwickelten A5M.0946 NIR-Objektiven können Sie das Innere von verpackten Chips und Wafern in Echtzeit beobachten und leichter ultrabreite Spektrumbilder zeigen.

●A13.0915-Reihe Industrie-Infrarot-Mikroskop-Bildgebungssystem ist mit 5X-50X professionellen Infrarot-Objekten ausgestattet Spiegel, der Abweichungskorrektur von sichtbaren bis nahe Infrarot-Wellenlängen bietet,geeignet für konventionelle Lichtfeld- und spezielle Infrarotbeobachtungen.

●Bei Objektiven mit hoher Vergrößerung mit größeren numerischen Blenden wird ein Korrekturring hinzugefügt, um die Überlagerung zu korrigieren.Abweichungen, die durch unterschiedliche Abdeckungsdicken verursacht werden, ermöglichen eine hochauflösende und genaue Erkennung im nahen Infrarotband.

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 10

NIR-Filter-Schieberegler

A13.0915 entworfenen Multi-Loch Filter Schieberegler, 1100nm, 1200nm, 1300nm Bandpass nahe Infrarot-Farbfilter für die Option Benutzer können schnell Band wechseln,Reaktionen verschiedener Strukturen in demselben Bereich durch engbandbreite Sekundärfilterung realisieren, und scharfe Bilder zu erhalten.

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 11

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 12

Ergonomische Konstruktion sorgt für höchste Arbeitsleistung

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 13

Hochgeschwindigkeitsmotorisiertes Nasenstück

● Ausgestattet mit vorwärts- und rückwärtsbewegenden Modi, um das erforderliche Ziel mit hoher wiederholbarer Positionierungsgenauigkeit schnell und genau zu lokalisieren.



● Der mechanische Schaltmodus verbessert und verlängert effektiv die Lebensdauer des Nasens.


OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 14


Unabhängig entwickelte Software mit mehr Funktionen

A13. Das ist A13.0915Mit der einzigartigen Infrarot-Bildverbesserungsfunktion wird die Module für die Funktionsbereiche Verwaltung, Messung, Bildsammlung und Schichtmanagement ergänzt.Es kann auch nach Kundenbedarf angepasst werden.

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 15

Bildverbesserung

Verbesserung der Bildklarheit bei Infrarotdurchdringung, wodurch lokale Details deutlicher werden.


OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 16

Al Software-Ermächtigung

Selbstentwickelte Al kann Fehler in Proben automatisch erkennen Hauptlernfunktion, automatische Fehleridentifizierung, Erfassung, Zählstatistik und andere Funktionen.Nach unterschiedlichen Kunden angepasst auf Nachfrage.

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 17

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 18

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 19

OPTO EDU A13.0915 Trinoculaires metallurgisches Mikroskop Halb-APO Motorisiertes Nasenstück 20
A13.0915 NIR Industrielles metallurgisches Mikroskop im Nahen Infrarot A13. Das ist A13.0915 - Nein, das ist Cata.
6R 8R 12R 12RT
Optisches System Farbkorrektur optisches System ● ● ● ● 　
Beobachtung Lichtfeld (BF) / Nahinfrarot (NIR) ● ● ● ● 　
Sichtkopf NIR 30° Trinocular Head (aufrechtes Bild), Interpupillar 50-76mm, Spaltverhältnis 100:0 oder 0:100 ● ● ● ● A53.0915
Augenspiegel WF PL10X/22mm, Diopterverstellbar, hoher Blickwinkel ○ ○ ○ ○ Die Kommission wird die folgenden Maßnahmen ergreifen:
WF PL10X/22mm, Diopterverstellbar, hoher Blickpunkt, mit Mikrometer ○ ○ ○ ○ Die Kommission wird die Kommission übermitteln.
WF PL10X/23mm, Diopterverstellbar, hoher Blickwinkel ● ● ● ● A51.0904-1023T
WF PL10X/23mm, diopterverstellbar, hoher Blickpunkt, mit Mikrometer ○ ○ ○ ○ Die Kommission wird die Kommission auffordern, die erforderlichen Maßnahmen zu treffen.
Ziel des Infinity Plans Semi-APO NIR NIR5X/0.15, WD=19,5 mm, Wellenlänge 450-1700 nm ● ● ● ● A5M.0946-5
NIR10X/0.3, WD=12,2 mm, Wellenlänge 450-1700 nm ● ● ● ● Die Kommission wird die folgenden Maßnahmen ergreifen:
NIR20X/0.45, WD=7.31-7.57mm, Wellenlänge 450-1700nm, Abdeckungsglas 0-1.2mm mit Korrekturring ● ● ● ● Die Kommission wird die folgenden Maßnahmen ergreifen:
NIR50X/0.70, WD=2.68-2.93mm, Wellenlänge 450-1700nm, Abdeckungsglas 0-1.2mm mit Korrekturring ● ● ● ● A5M.0946-50
Flaschen und Flächen MotorisiertSechsfaches Nasenstück mit DlC-Schlitz ● ● ● ● 　
Konzentration Koaxalfokusmechanismus in niedriger Position, grobe Reichweite 35 mm, feine Präzision 0,001 mm, mit Obergrenze und Spannungsverstellung. ● ● ● ● Die Kommission kann die Mitgliedstaaten auffordern, die in Artikel 4 genannten Maßnahmen zu ergreifen.
Rahmen und Beleuchtungsgerät NIR-ReflexionRahmen, 100-240V breitspannungsbetriebene Stromversorgung
-- NIR Reflect Illuminator 12V100W Halogen, mit variabler motorisierter Blendenöffnung, mittlere Einstellung; mit BF/NIR Schalter; mit Filterplatz,		 ● ● ● - 　
NIR reflektieren und übertragenRahmen, 100-240V breitspannungsbetriebene Stromversorgung
-- NIR Reflect Illuminator 12V100W Halogen, mit variabler motorisierter Blendenöffnung, mittlere Einstellung; mit BF/NIR Schalter; mit Filterplatz,
- Übertragen von Beleuchtung 5W warme LED,		 - - - ● 　
Bühne 6 ¢mechanische Dreischichtstufe; Größe 445x240mm, Bewegungsbereich 158x158mm; mit Kupplungsgriffe für schnelle Bewegung;mit einer Breite von mehr als 20 mm, ● 　 - - A54.0971-6R
Rotationsstadium mit 6 ′′ Wafer-Tablett, geeignet für 4 ′′, 5 ′′, 6 ′′ Wafer ○ - - - A54.0971-6WT
8 ¢Drei-Schicht mechanische Bühne, Größe 525x330mm, Bewegungsbereich 210x210mm; mit Kupplungsgriff für schnelle Bewegung; mit Metallplatte für Reflexion 　 ● - - Die Kommission wird die folgenden Maßnahmen ergreifen:
Drehstadium mit 8 ̊ Waferplatte, geeignet für 6 ̊, 8 ̊ Wafer - ○ - - A54.0971-8WT
12x14Drei Schichten mechanische Stufe; Größe 710x420mm, Bewegungsbereich 305x356mm, mit Kupplungsgriff für schnelle Bewegung;mit einer Breite von mehr als 20 mm, - - ● - A54.0971-12R
12x14Drei Schichten mechanische Stufe; Größe 710x420mm, Bewegungsbereich 305x356mm, mit Kupplungsgriff für schnelle Bewegung;mit einer Glasplatte für die Reflexion und Übertragung - - - ● A54.0971-12RT
Drehstadium mit 12 ̊ Wafer-Tablett, geeignet für 6 ̊, 8 ̊, 12 ̊ Wafer - - ○ ○ A54.0971-12WT
Filter NIR-Bandpassfilter 1100 nm ● ● ● ● A56.0971-1100
NIR-Bandpassfilter 1200 nm ○ ○ ○ ○ A56.0971-1200
NIR-Bandpassfilter 1300 nm ○ ○ ○ ○ A56.0971-1300
Kamera 1.3M NlR 400-1700nm Monochromkamera, in GSA, 125fpa@1280x1024, Kameraverbindung, Pixelgröße 5um ○ ○ ○ ○ A59.0971-1.3M
3.2M NlR 400-1100nm Monochromkamera, Sony IMX252, 120fps@2064 x1544, USB 3.0, Pixelgröße 3,45um ● ● ● ● A59.0971-3.2M
Kamera-Adapter 0.35X C-Halterung, Fokusverstellbar ○ ○ ○ ○ A55.0930-35
0.5 X C-Halterung, Fokusverstellbar ○ ○ ○ ○ A55.0930-05
0.65X C-Halterung, Fokusverstellbar ○ ○ ○ ○ A55.0930-65
1x C-Halterung, Fokusverstellbar ● ● ● ● A55.0930-10
Andere Bühnenmikrometer 0,01 mm Graticule, metallografische Korrekturfolie ● ● ● ● 　
MV-Bildsoftware mit Bildverarbeitung, Bildgewinnung, Bildverwaltung, Messfunktionen ● ● ● ● 　
PC i5 16G, 1T+256G, 2G Grafik, 23' LCD ● ● ● ● 　
M4 und M6 ● ● ● ● 　
Umbauten:

reflektiertes Lichtmikroskop

Halogenlampenmikroskop

helles Feldmikroskop
